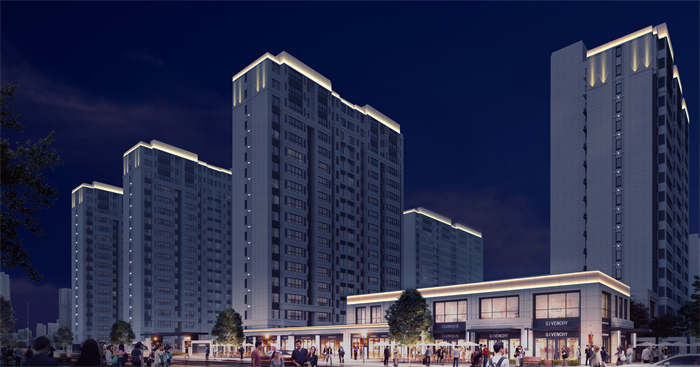

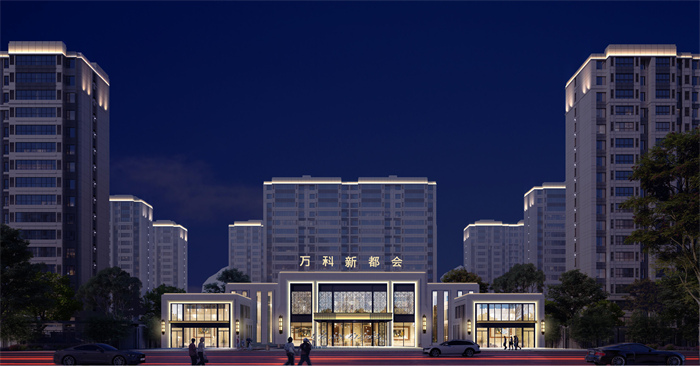

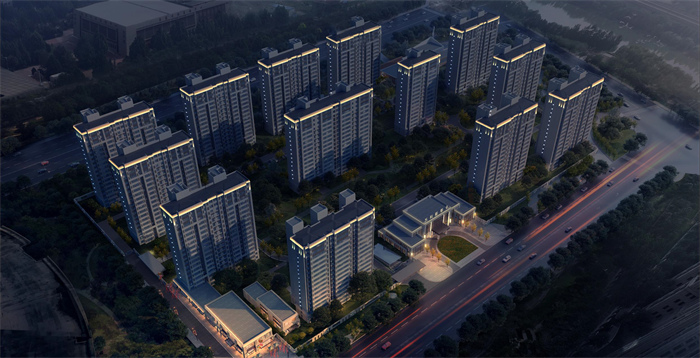

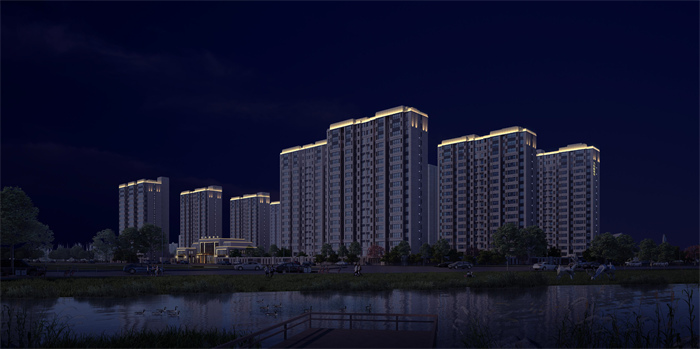

项目名称：万科公园都会小区夜景亮化工程案例
项目甲方：万科企业股份有限公司
施工单位：中鸿顺鑫建设集团有限公司
项目日期：2020年11月
项目地址：河北唐山
| 序号 | 项目名称 | 项目特征 | 单位 | 工程量 |
| 一 | 泛光照明 | |||
| 1 | 洗墙灯 |
1.名称:洗墙灯（LESW2） 2.光源:LED 3.功率:18W 4.色温:3000K 5.电压:DC24V 6.灯具长度:灯具长度1m 7.灯具及防坠链安装 8.支架制作、安装、防腐油漆及接地 9.金属软管供应、安装 |
套 | 264.00 |
| 2 | 洗墙灯 |
1.名称:洗墙灯（LESW2） 2.光源:LED 3.功率:9W 4.色温:3000K 5.电压:DC24V 6.灯具长度:灯具长度0.5m 7.灯具及防坠链安装 8.支架制作、安装、防腐油漆及接地 9.金属软管供应、安装 |
套 | 12.00 |
| 3 | 洗墙灯 |
1.名称:洗墙灯（LESW2） 2.光源:LED 3.功率:6W 4.色温:3000K 5.电压:DC24V 6.灯具长度:灯具长度0.5m 7.灯具及防坠链安装 8.支架制作、安装、防腐油漆及接地 9.金属软管供应、安装 |
套 | 8.00 |
| 4 | 洗墙灯 |
1.名称:洗墙灯（LESW3） 2.光源:LED 3.功率:24W 4.色温:3000K 5.电压:DC24V 6.灯具长度:灯具长度0.3m 7.灯具及防坠链安装 8.支架制作、安装、防腐油漆及接地 9.金属软管供应、安装 |
套 | 148.00 |
| 5 | 洗墙灯 |
1.名称:洗墙灯（LESW3） 2.光源:LED 3.功率:12W 4.色温:3000K 5.电压:DC24V 6.灯具长度:灯具长度0.3m 7.灯具及防坠链安装 8.支架制作、安装、防腐油漆及接地 9.金属软管供应、安装 |
套 | 26.00 |
| 6 | 洗墙灯 |
1.名称:洗墙灯（LESW3） 2.光源:LED 3.功率:8W 4.色温:3000K 5.电压:DC24V 6.灯具长度:灯具长度0.3m 7.灯具及防坠链安装 8.支架制作、安装、防腐油漆及接地 9.金属软管供应、安装 |
套 | 37.00 |
| 7 | 洗墙灯 |
1.名称:洗墙灯（LESW4） 2.光源:LED 3.功率:36W 4.色温:3000K 5.电压:AC220V 6.灯具长度:灯具长度0.3m 7.灯具及防坠链安装 8.支架制作、安装、防腐油漆及接地 9.金属软管供应、安装 |
套 | 128.00 |
| 8 | 洗墙灯 |
1.名称:洗墙灯（LESW4） 2.光源:LED 3.功率:18W 4.色温:3000K 5.电压:AC220V 6.灯具长度:灯具长度0.3m 7.灯具及防坠链安装 8.支架制作、安装、防腐油漆及接地 9.金属软管供应、安装 |
套 | 12.00 |
| 9 | 洗墙灯 |
1.名称:洗墙灯（LESW4） 2.光源:LED 3.功率:12W 4.色温:3000K 5.电压:AC220V 6.灯具长度:灯具长度0.3m 7.灯具及防坠链安装 8.支架制作、安装、防腐油漆及接地 9.金属软管供应、安装 |
套 | 28.00 |
| 10 | 筒灯 |
1.名称:筒灯（QESW7） 2.光源:LED 3.功率:30W 4.色温:3000K 5.电压:AC220V 6.灯具及防坠链安装 7.支架制作、安装、防腐油漆及接地 8.金属软管供应、安装 |
套 | 30.00 |
| 11 | 钢管 |
1.名称:钢管 2.材质:JDG 3.规格:DN20 4.配置形式:铝板造型、墙地面内敷设 5.接地要求:满足防雷接地要求 6.防腐及刷油 |
m | 5161.37 |
| 12 | 电线 |
1.名称:电线 2.规格:RVV-2x4 3.配置形式:管内桥架内敷设 |
m | 5608.00 |
| 13 | 钢管 |
1.名称:钢管 2.材质:JDG 3.规格:DN25 4.配置形式:明敷 5.接地要求:满足防雷接地要求 6.防腐及刷油 |
m | 236.81 |
| 14 | 钢管 |
1.名称:焊接钢管 2.材质:SC 3.规格:DN25 4.配置形式:明敷 5.接地要求:满足防雷接地要求 6.防腐及刷油 |
m | 2133.70 |
| 15 | 电缆 |
1.名称:电力电缆 2.型号:YJV-3*4 3.敷设方式、部位:管内桥架内敷设 4.电缆头制作安装 |
m | 2631.15 |
| 16 | 灯带 |
1.名称:灯带（FVH1） 2.光源:LED 3.功率:12W 4.色温:3000K 5.电压:DC24V 6.防雷及接地 |
m | 3814.43 |
| 17 | 配电箱 |
1.名称:配电箱（FG-1/2/3/4/5/10AL-01） 2.型号:400x500x250 3.安装方式:室内（外）壁装，据地1.2m 4.本体安装级调试 5.焊、压接线端子 6.补刷（喷)油漆 7.接地 |
台 | 6.00 |
| 18 | 配电箱 |
1.名称:配电箱（FG-6/7/8AL-01） 2.型号:300*400*250 3.安装方式:室内（外）壁装，据地1.2m 4.本体安装级调试 5.焊、压接线端子 6.补刷（喷)油漆 7.接地 |
台 | 3.00 |
| 19 | 配电箱 |
1.名称:配电箱（FG-9AL-01） 2.型号:400x500x250 3.安装方式:室内（外）壁装，据地1.2m 4.本体安装级调试 5.焊、压接线端子 6.补刷（喷)油漆 7.接地 |
台 | 1.00 |
| 20 | 配电箱 |
1.名称:配电箱（FG-1/2/3/4/5/10AL-02） 2.型号:300*400*250 3.安装方式:室内（外）壁装，据地1.2m 4.本体安装级调试 5.焊、压接线端子 6.补刷（喷)油漆 7.接地 |
台 | 6.00 |
| 21 | 配电箱 |
1.名称:配电箱（FG-6/7/8/9AL-02） 2.型号:300*400*250 3.安装方式:室内（外）壁装，据地1.2m 4.本体安装级调试 5.焊、压接线端子 6.补刷（喷)油漆 7.接地 |
台 | 4.00 |
| 22 | 配电箱 |
1.名称:配电箱（FG-11AL-01/AL-02） 2.型号:300*400*250 3.安装方式:室内（外）壁装，据地1.2m 4.本体安装级调试 5.焊、压接线端子 6.补刷（喷)油漆 7.接地 |
台 | 4.00 |
| 23 | 开关电源防水箱 |
1.名称:电源箱（DY-01 ） 2.型号:200*300*100 3.其他:内装1台开关电源,安装形式及位置由现场确定,应有散热通风措施 4.本体安装级调试 5.焊、压接线端子 6.补刷（喷)油漆 7.接地 |
台 | 12.00 |
| 24 | 开关电源防水箱 |
1.名称:电源箱（DY-02） 2.型号:450*800*100 3.其他:内装2台开关电源,安装形式及位置由现场确定,应有散热通风措施 4.本体安装级调试 5.焊、压接线端子 6.补刷（喷)油漆 7.接地 |
台 | 43.00 |
| 25 | 开关电源防水箱 |
1.名称:电源箱（DY-03） 2.型号:450*800*100 3.其他:内装3台开关电源,安装形式及位置由现场确定,应有散热通风措施 4.本体安装级调试 5.焊、压接线端子 6.补刷（喷)油漆 7.接地 |
台 | 6.00 |
| 26 | 开关电源防水箱 |
1.名称:电源箱（DY-04 ） 2.型号:450*800*100 3.其他:内装4台开关电源,安装形式及位置由现场确定,应有散热通风措施 4.本体安装级调试 5.焊、压接线端子 6.补刷（喷)油漆 7.接地 |
台 | 36.00 |
| 27 | 开关电源防水箱 |
1.名称:电源箱（DY-05 ） 2.型号:450*800*100 3.其他:内装5台开关电源,安装形式及位置由现场确定,应有散热通风措施 4.本体安装级调试 5.焊、压接线端子 6.补刷（喷)油漆 7.接地 |
台 | |
| 28 | 开关电源 |
1.名称:开关电源 2.型号:350W AC220V/DC24V 3.其他:放置开关电源防水箱内 4.本体安装级调试 5.焊、压接线端子 6.补刷（喷)油漆 7.接地 |
台 |
